CADWorx fieldPipe Professional

Цена: Уточняйте у менеджера


Интеллектуальное трехмерное моделирование существующей промышлености, автоматическое генерирование чертежей на основе облака точек и лазерного измерения

Сокращает время проектирования на основе уже существующих объектов; снижает затраты и риск; улучшает точность и качество моделей и технической документации

Преимущества лазерного сканирования

  • Быстрый сбор информации о текущем производстве
  • Меньше людей работает при сканирование
  • Высокая точность
  • Надёжная информация
  • Владелец предприятие получает электронные исполнительные чертежи
  • Эксплуатация, модернизация, плановые ремонты, обновления
  • В случае изменений в объекте, облако точек можно обновить
  • Визуализация, измерение, моделирование, проверка коллизий
  • Безопасный –нет необходимости возводить леса
  • Текущие технические данные в компьютере инженера

Интеллектуальное моделирование трубопроводов

Intergraph CADWorx fieldPipe Professional
Лазерное
измерение

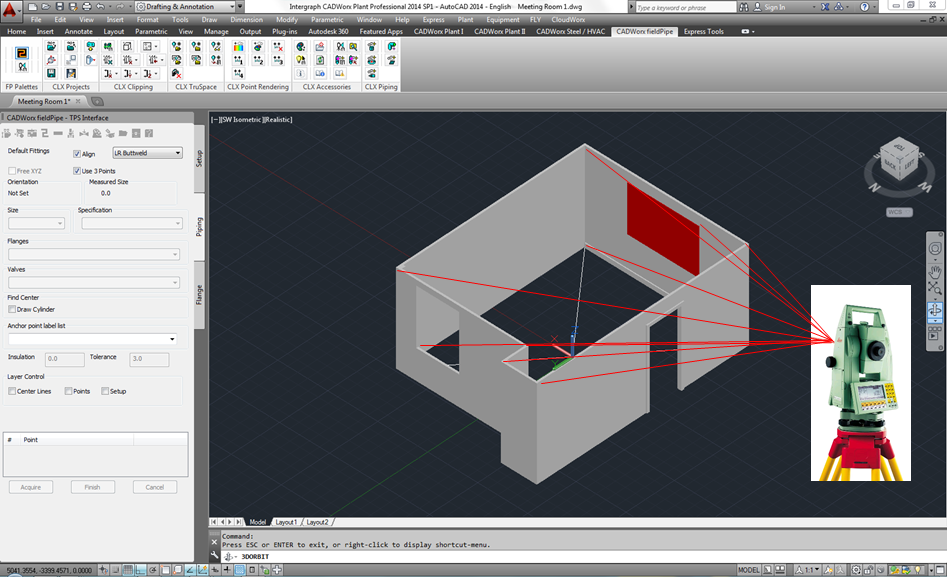

Интерфейс TPS
  1. Требования – AutoCAD,CADWorx fieldPipe
  2. Прибор и настройка FieldPipe:
  • Нумерация трубопроводов
  • Спецификации трубопроводов
  • Калибровка тахеометра по фиксированным контрольным точкам
  1. Определение диаметра трубы
  1. Определение осевой линии трубы
  2. Обнаружение компонентов трубы

Intergraph CADWorx fieldPipe
Лазерное сканирование

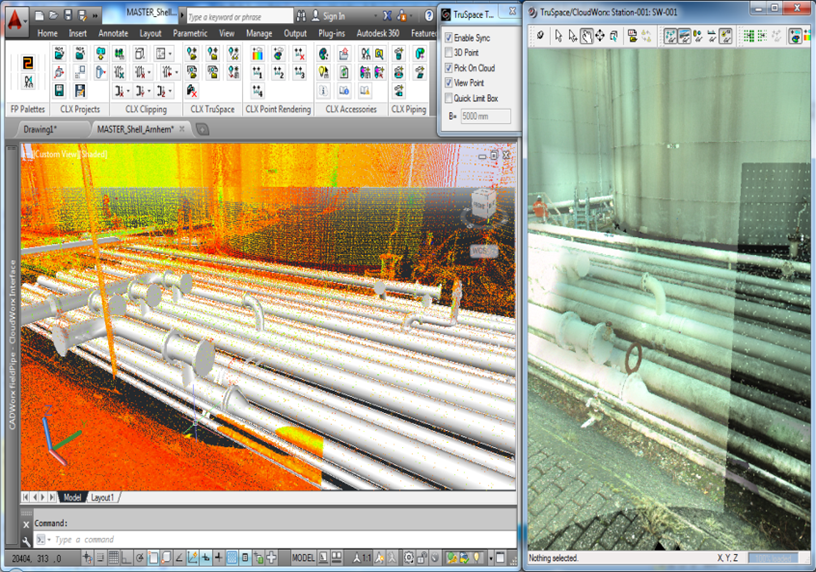

Интерфейс CloudWorx
  1. Требования – AutoCAD & CADWorx fieldPipe, Leica Cyclone
  2. Лазерное сканирование на объекте
  3. Доводка облака точек вне площадки
  4. Создание интеллектуальной 3D модели

Проектная документация на основе лазерного сканирования и лазерного измерения

  • Ведомости материалов
  • Изометрические схемы, ISOGEN
  • Обнаружение коллизий
  • Сравнение конструкции с текущей ситуацией
  • Интерфейс с CAESAR II
