Solid Edge

Цена: Уточняйте у менеджера

Современная система автоматизированного проектирования (САПР), обладающая уникальными инструментами для создания и редактирования трехмерных цифровых макетов изделий. Solid Edge предназначена для проектирования изделий в таких областях, как машиностроение, приборостроение, энергетика, электроника, проектирование технологических линий, производство технологической оснастки, потребительских товаров и пр. Превосходные базовые функции моделирования и встроенные технологические процессы, учет специфических потребностей конкретных отраслей, интеграция со средствами управления процессами разработки – все это позволяет создавать в Solid Edge безошибочные проектные решения. Инструменты моделирования деталей и сборок в Solid Edge позволяют инженерам легко создавать самые разнообразные изделия – от отдельных деталей до узлов, состоящих из тысяч компонентов. Ориентированные на нужды конкретных отраслей команды и структурированные технологические процессы ускоряют проектирование типовых элементов, а инструменты создания, анализа и редактирования моделей сборок гарантируют точное сопряжение и правильное функционирование каждой детали. Высокая сложность изделий и процессов составляет большую проблему для проектирования. Тысячи предприятий во всем мире успешно решают эту проблему, полагаясь на Solid Edge.

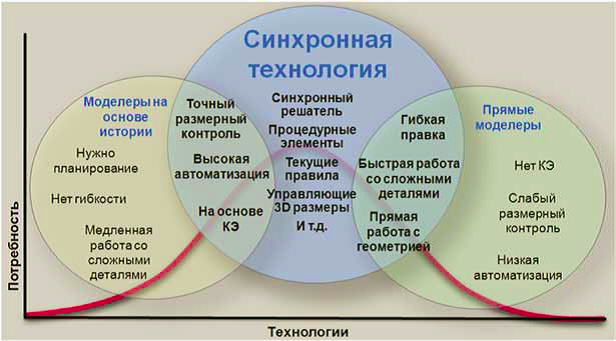

Синхронная технология

Одним из главных преимуществ Solid Edge является синхронная технология – способ моделирования, сочетающий в себе точность параметрического и гибкость прямого моделирования. Использование синхронной технологии значительно сокращает время проектирования широкой номенклатуры деталей и сборочных единиц, а также существенно упрощает внесение изменений в уже созданные модели.

Синхронная технология – это инновационный и уникальный подход, реализованный только в продуктах Siemens PLM Software. Эта технология объединяет скорость и гибкость прямого моделирования с точностью параметрического, что сокращает затраты времени на создание и редактирование моделей, то есть в ней реализованы лучшие стороны и параметрического, и прямого моделирования.

Синхронная технология – это, в основном, технология прямого моделирования для простых операций (типа перетаскивания или поворота граней модели) с элементами параметрического моделирования для геометрически более сложных конструктивных элементов, а также возможностью точного размерного контроля за счет управляющих 3D-размеров и геометрических взаимосвязей между 3D-объектами. В основе этой технологии лежит синхронный решатель. Этот уникальный решатель синхронно и в реальном масштабе времени контролирует геометрические взаимосвязи (касание, концентричность, копланарность и т.д.), конструктивные элементы, управляющие 3D-размеры и всю геометрию, что обеспечивает грандиозные возможности для создания и редактирования моделей.

Проектирование изделий из листового металла

Solid Edge по праву является признанным лидером среди средних САПР в области моделирования деталей из листового материала. Например, система включает уникальный набор команд, предназначенный для моделирования элементов листовой штамповки, с простым и наглядным использованием элементов, не требующих создания дополнительных инструментов формы. К таким командам относятся Жалюзи, Прошивка, Рифт, Косынка и т.п. Этот инструментарий считается лучшим среди САПР среднего уровня. Конструктор проектирует деталь с учетом технологии ее изготовления, указывая коэффициент пластичной зоны (нейтральный слой), способ разгрузки сгибов, параметры замыкания углов и пр. Синхронная и комбинированная технологии моделирования применимы и в среде листовой детали и позволяют конструктору обрести свободу при проектировании изделий из листа, сосредоточившись на творческом процессе.

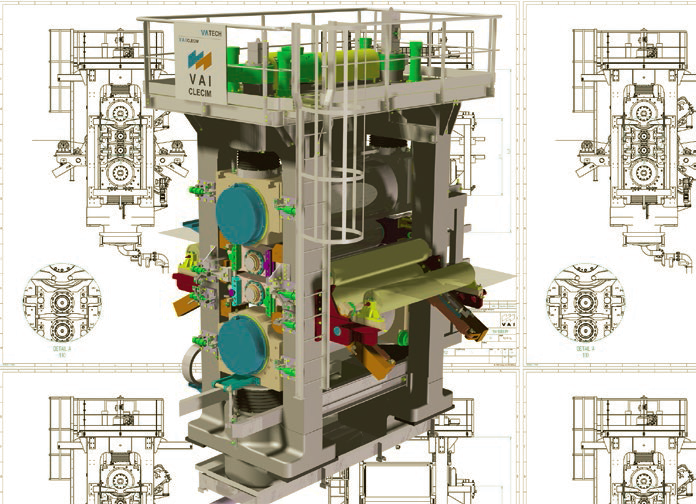

Работа с большими сборками

С самого начала Solid Edge разрабатывалась как система для проектирования сборочных узлов и изделий. Особое внимание разработчики постоянно уделяют улучшению работы с большими сборками, типичными для машиностроения. На сегодняшний день самые большие сборки, созданные в Solid Edge, содержат сотни тысяч деталей. Инструменты и технологии, используемые Solid Edge для работы с большими сборками:

технология упрощения деталей и сборочных единиц;
активация и деактивация компонентов сборки;
использование конфигураций отображения и зон;
гибкий диалог загрузки сборки;
управление графической производительностью;
управление созданием сборочных чертежей больших сборок.

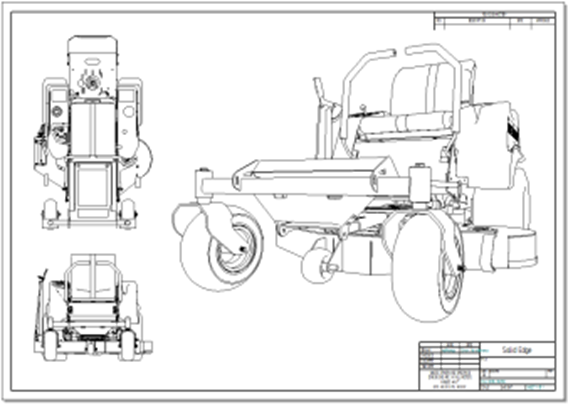

Конструкторская документация

Выпуск чертежей в Solid Edge возможен в большинстве принятых стандартов (ГОСТ, ISO, ANSI, DIN), что позволяет работать не только с российскими, но и с зарубежными заказчиками.

Solid Edge включает инструменты как обычного 2D-черчения, так и инструменты для создания ассоциативных чертежных видов по 3D-моделям. Для работы с 2D-чертежами поддерживается традиционный подход создания чертежей: 2D-модель создается в пространстве модели (в масштабе 1:1), затем создаются чертежные виды в том масштабе, который требуется в пространстве листа. Работа с 2D-блоками также поддерживается, более того, можно использовать готовые блоки в формате *.dxf/dwg без предварительной конвертации в формат чертежа Solid Edge.

При построении чертежных видов Solid Edge использует и набор правил построения чертежей, и информацию о свойствах и атрибутах отображаемой детали (например, штриховка разреза соответствует материалу детали, крепеж или тела вращения не секутся в соответствии с правилами ЕСКД, обозначение/наименование автоматически извлекается и помещается в основную надпись чертежа). Чертежи Solid Edge и 3D-модели ассоциативны, то есть при изменении модели меняется и набор связанных чертежей. Благодаря особой технологии получения геометрии чертежных видов любой чертеж Solid Edge можно открывать, даже если связанные с ним 3D-модели в данный момент недоступны.

Инструмент Диспетчер обновлений подсказывает порядок проведения обновлений в дереве сборки. Конструктор визуально контролирует процесс проведения обновлений. Это особенно важно при построении чертежей сложных деталей, содержащих десятки видов, и сборочных чертежей, когда пользователю необходимо ориентироваться в большом количестве видов и нанесенных размеров. При этом система дает советы, какие минимальные действия необходимо выполнить, чтобы полностью обновить чертежные виды. Неоспоримое преимущество Solid Edge при работе со сложными сборочными чертежами – возможность обновлять только тот вид, с которым конструктор работает в данный момент, а не все виды, помещенные на чертеж. Это реально ускоряет работу.

Еще одна очень важная особенность системы – возможность добавлять 2D-геометрию поверх ассоциативного чертежного вида, для чего служит специальная команда Чертеж на виде. В этом режиме доступны только обычные команды 2D-построений и добавления размеров. Можно выбрать режим построения: параметрический или непараметрический.

Сквозная цепочка проектирования и принцип Мастер-модели

Solid Edge является базовой САПР полного цикла разработки изделия от эскиза до изготовления. Основополагающий принцип Мастер-модели подразумевает единый источник информации для всех участников проектирования на всех этапах жизненного цикла изделия – конструкторскую модель. И только автор имеет право вносить изменения в эту модель. Все остальные участники производственно-технологического процесса используют конструкторские модели не напрямую, а путем создания ассоциативной копии. И только эти копии могут подвергаться изменениям, необходимым, например, для создания качественной расчетной модели или оптимальной программы для станка с ЧПУ. Таким образом, любое изменение управляемо передается по цепочке «конструктор-расчетчик-технолог» благодаря ассоциативным связям между моделями, имеющими разных авторов в различных службах предприятия. Тем самым устраняется необходимость в повторном моделировании одной и той же детали, что максимально сокращает время перехода от стадии проектирования к стадиям анализа и изготовления. Более того, благодаря ассоциативным связям стадии инженерного анализа и подготовки программы для станка с ЧПУ могут идти параллельно.

Такое взаимодействие возможно только благодаря тесной интеграции Solid Edge с САМ Express и FEMAP, что позволяет выстраивать законченную цепочку, автоматизирующую проектирование, инженерный анализ и подготовку производства.

Управление процессом проектирования

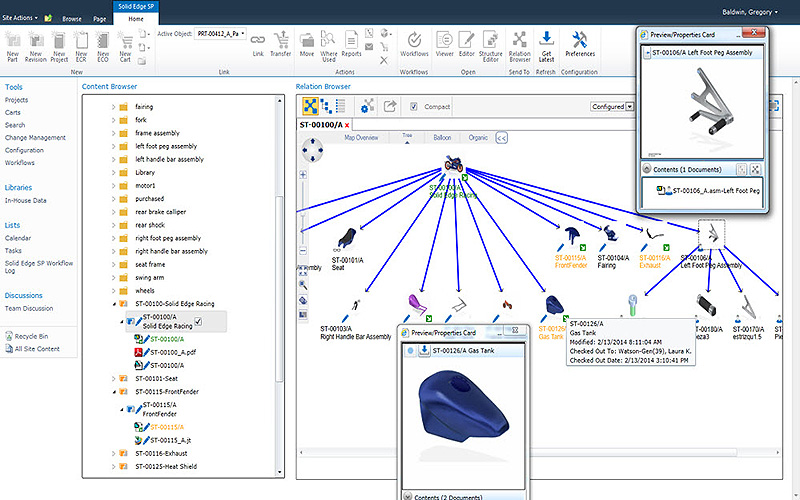

Solid Edge™ SP (Solid Edge для SharePoint) обеспечивает визуальный подход к управлению проектированием для ускоренного выполнения проектов.

Solid Edge SP – это решение для управления процессом разработки, которое обеспечивает удобство хранения и поиск файлов Solid Edge, связанных проектных данных, а также визуальный подход к управлению соответствующими документами, структурами изделий и проектами. Solid Edge SP позволяет упростить и автоматизировать такие процессы (в которых часто случаются ошибки), как внедрение новых изделий, внесение технических доработок и запуск в производство. Этот простой подход к управлению сложными данными делает ваш мир проектирования проще, что позволяет укладываться в сроки выполнения проектов или даже выполнять их быстрее.

Состав Solid Edge

Solid Edge – это единый программный пакет геометрического моделирования изделий машиностроения. Он включает ряд сред, каждая из которых содержит набор команд для автоматизации того или иного процесса проектирования:

Моделирование деталей

Среда Деталь предназначена для моделирования деталей произвольной формы, изготавливаемых из различных материалов. Solid Edge позволяет учитывать технологию производства деталей: литье, механообработку, ковку и т.п.

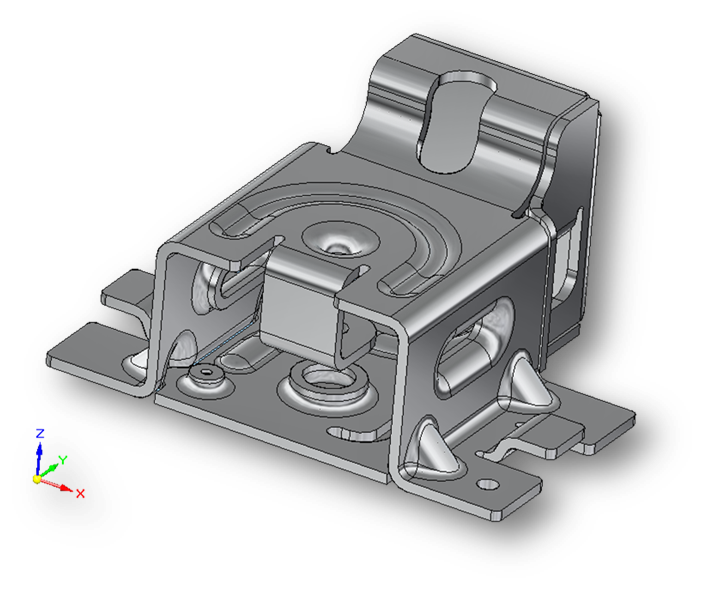

Моделирование деталей из листового материала

Специальная задача – автоматизация проектирования деталей из листовых материалов – решается в среде Листовая деталь. При моделировании деталей из листа конструктор не только задает форму детали с помощью специального набора операций, но и закладывает в модель сведения о технологии ее изготовления: радиусах сгиба, коэффициентах пластичной зоны или удлинения дуги, разгрузке углов и т.д.

Конструирование сборочных узлов

Среда Сборка предоставляет конструктору широкий выбор инструментов для проектирования и компоновки сборочных узлов с большим количеством деталей и вложенных сборок методами «снизу вверх» и «сверху вниз».

Разнесенные виды и анимация

Среда Разнесение-Закраска-Анимация, как и следует из названия, предназначена для создания разнесенных видов, иллюстрирующих порядок сборки, состав изделия или взаимосвязи между отдельными частями механизма. Средства автоматического построения вида смещают детали и узлы в соответствии с порядком сборки и со связями, наложенными на элементы сборки. Набор дополнительных операций позволяет пользователю легко менять взаимное расположение деталей, добиваясь нужной степени детализации. При изменении сборки автоматически меняется и разнесенный вид. Все построенные разнесенные виды сборки могут быть отображены на чертежах, что особенно важно для создания технических руководств.

В этом же приложении конструктор имеет возможность создавать фотореалистичные изображения будущего изделия с использованием обширных библиотек текстур материалов, моделей освещения и т.п., которые можно использовать в маркетинговых материалах и презентациях. Применение возможностей анимации работы механизма или устройства либо последовательности сборки-разборки позволяет значительно упростить изготовление и сопровождение изделия.

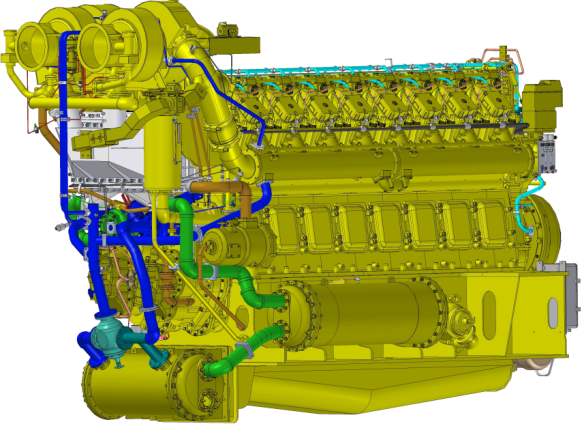

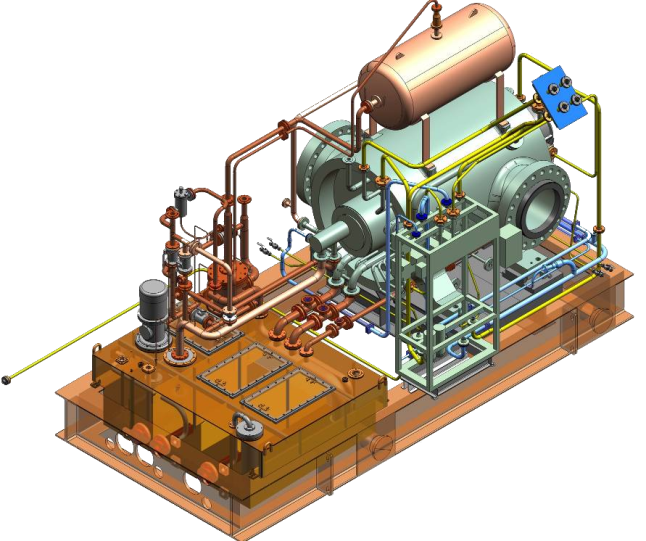

Прокладка гидравлических и пневматических коммуникаций

Среда Трубопровод предназначена для проектирования гидравлических и пневматических коммуникаций в контексте сборки Solid Edge и позволяет проектировать как сборные, так и гнутые трубопроводы. Сборные трубопроводы могут быть сварными или на резьбе. В составе Solid Edge имеется обширная библиотека стандартных фитингов и труб, насчитывающая десятки российских ГОСТов. В процессе проектирования сборного трубопровода отводы, крестовины, фланцы и прочие элементы расставляются вдоль трассы автоматически; выбор подходящего типоразмера также происходит автоматически согласно условному диаметру заданной конструктором трубы.

Проработка электрической части изделия

Для проектирования электрической проводки существует специальная среда Электропроводка, которая имитирует процесс проектирования жгутов на производстве и строит точные цифровые модели жгутов. Как и в реальной жизни, за основу берется электрическая схема изделия, спроектированная в электротехнических САПР. Solid Edge получает из этих систем список компонентов и таблицу соединений, по которым автоматически строит трассы проводов и кабелей. Пользователю остается объединить кабели в жгуты и связать их трассы с окружающей геометрией. Вместе со средой проектирования листовых деталей, средства разводки кабелей и жгутов делают Solid Edge удобным инструментом проектирования электромеханических изделий.

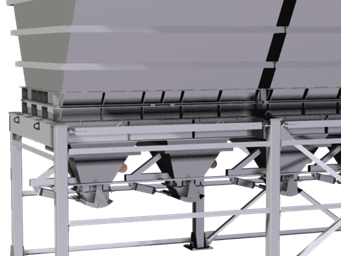

Проектирование конструкций из прокатных материалов

Специальная среда Рамные и ферменные конструкции позволяет автоматизировать процесс проектирования рамных и ферменных конструкций, которые изготавливаются из сортового проката. Эта среда позволяет автоматически расположить и обработать стыки прокатных профилей в узловых точках каркасного эскиза. Инструменты проектирования сварных изделий совместно со средой Рамные и ферменные конструкции обеспечивает проектировщика удобным инструментарием для разработки рам, ферм и многих других изделий из проката, широко распространенных в машиностроении и смежных областях.

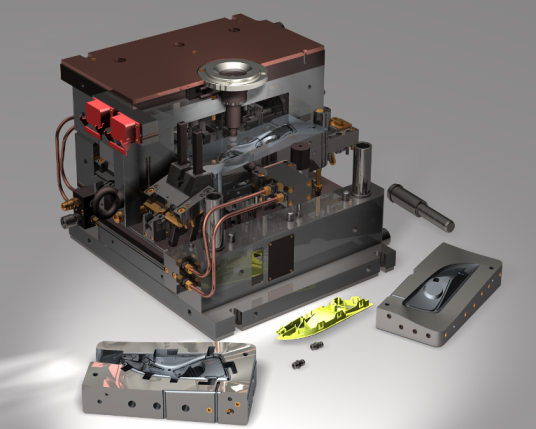

Проектирование пресс-форм для литья пластмассовых деталей

Специальная среда Пресс-формы предназначена для проектирования одно- и многоместных пресс-форм. Среда проектирования литьевых форм построена в виде автоматизированного процесса (мастера) и предлагает конструктору логичную последовательность шагов построения поверхности разъема, проектирования матрицы и пуансона, размещения элементов многоместной формы, построения плит, подбора стандартных деталей, размещения литников и т.д. Средства анализа исходной геометрии, поверхностей и литьевых уклонов позволяют своевременно обнаруживать и исправлять возможные ошибки проектирования. Исходная геометрическая модель детали может быть заимствована из других систем. Поддерживается автоматическое и полуавтоматическое построение линий и поверхностей разъема. После построения формообразующих деталей конструктор задает количество гнезд пресс-формы и выбирает подходящий типоразмер блока плит. Далее, пользуясь обширным набором каталогов стандартных деталей пресс-форм, применяемых в промышленности: плит, толкателей, ползунов, втулок и прочих компонентов, последовательно создает полный макет оснастки. Результатом работы в среде Пресс-формы является модель формы со всеми необходимыми деталями.

Для обработки матрицы, пуансона и других деталей пресс-форм часто используется электроэрозионная обработка. В составе Solid Edge есть автоматизированный процесс проектирования электродов. В этом процессе можно проектировать одиночные и составные электроды из различных материалов. Результатом работы здесь являются модели электродов, чертежи для их обработки и электроэрозионной обработки детали.

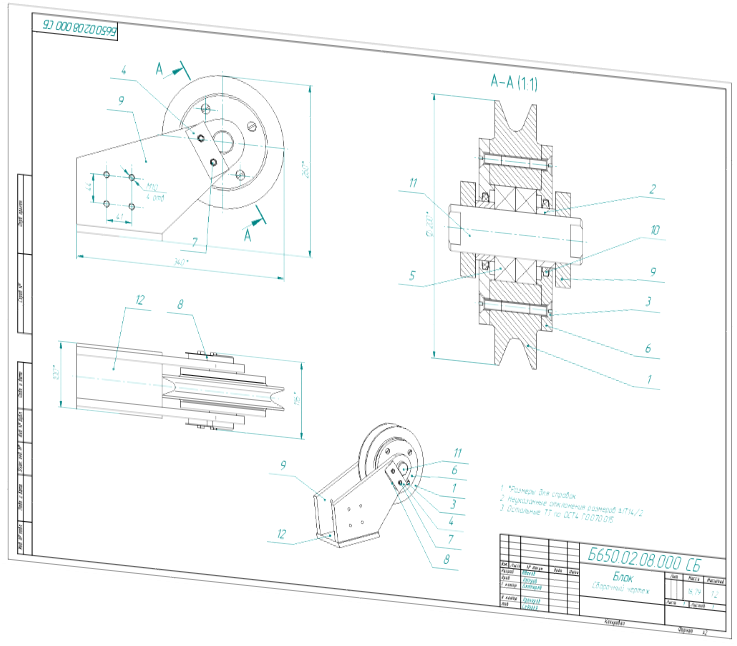

Выпуск чертежей

Среда Чертеж предоставляет пользователю инструментарий для построения комплектов чертежей, ассоциативно связанных с трехмерными моделями, а также для выполнения обычных операций плоского черчения и эскизного проектирования. Разместив вначале один или несколько чертежных видов на листе, чертежник может в дальнейшем легко добавлять, менять или удалять виды, разрезы или сечения, выполнять в полуавтоматическом или ручном режимах простановку размеров, обозначений и пояснений согласно ЕСКД. Средства автоматического заполнения пояснений на чертежных листах значительно сокращают время оформления чертежа. Уникальная система оповещения об изменениях видов и размеров упрощает ориентацию в больших комплектах чертежей при внесении изменений в модели. Система подскажет и наглядно продемонстрирует, какие виды и на каких листах были изменены, какие размеры изменились и каковы были их предыдущие значения. Solid Edge предлагает также средства восстановления моделей по электронным чертежам. Конструктор может использовать имеющиеся чертежи формата *.dwg или *.dxf. Они легко открываются в Solid Edge с сохранением информации о слоях, цветах и толщине линий. Затем система в полуавтоматическом режиме располагает виды в пространстве модели с сохранением проекционных связей. Далее конструктор строит модель, опираясь на полученные эскизы. Такой метод работы в несколько раз ускоряет процесс восстановления модели по чертежам и позволяет выявлять ошибки чертежа.

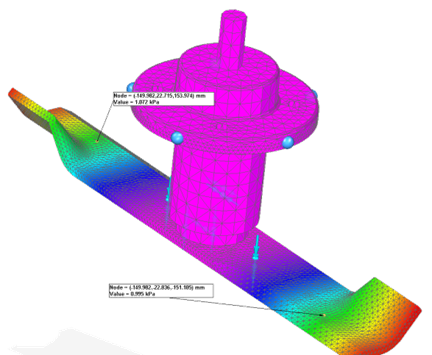

Выполнение расчетов

Solid Edge предлагает конструкторам очень функциональное решение для выполнения расчетов и анализа создаваемых конструкций методом конечных элементов – Solid Edge Simulation. Этот расчетный модуль работает на основе хорошо зарекомендовавших себя технологий от Siemens PLM Software – используется решатель NX™ NASTRAN и система построения конечно-элементных сеток от FEMAP. Вместе с тем модуль работает в единой среде с Solid Edge и обеспечивает уникальные возможности построения расчетных моделей и идеализации геометрии за счет применения средств синхронного моделирования. В Solid Edge Simulation конструктор может легко выполнять типичные задачи, связанные с виртуальными испытаниями изделий: статической прочностью, поиском форм собственных колебаний, анализом устойчивости. Специальное приложение Справочник инженера позволяет выполнять проектные или проверочные расчеты механических передач с возможностью автоматического построения 3D-моделей рассчитываемой передачи и добавлением соответствующих сборочных связей. От конструктора требуется лишь поместить такую передачу в общую сборку изделия.
